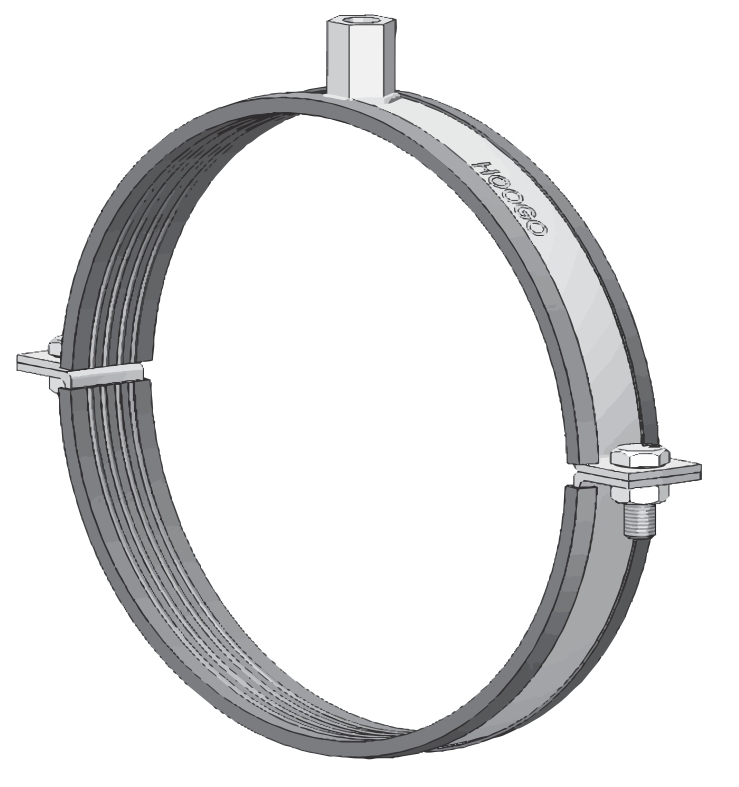

圓形風管管束
產品特性
- EPDM 隔音絕緣內襯
- 適用於所有標高尺寸的螺旋風管
應用場景
- 用於固定符合DIN24145/EN1506標準的螺旋通風管
- 風管、空調風管、工藝風管
| 品名 | 抱箍范围(mm) | 接头规格(mm) | 连接方式 | 尺寸 Size | 设计荷载/kN | 品号 |

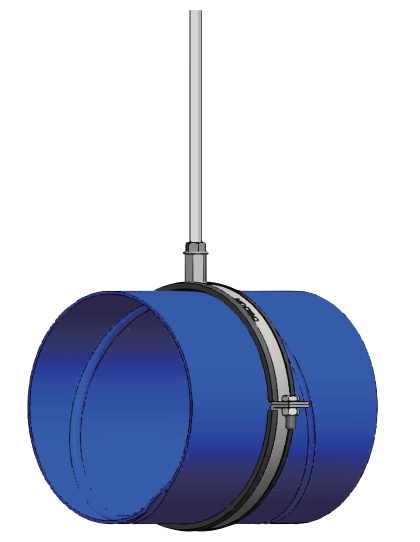

| 80mm 圆形风管管束-HDG | 80 | M8/10 | 单吊 | 80 | 0.7 | 501063 |
| 90mm 圆形风管管束-HDG | 90 | M8/10 | 单吊 | 90 | 0.7 | 501064 |
| 100mm 圆形风管管束-HDG | 100 | M8/10 | 单吊 | 100 | 0.7 | 501065 |
| 112mm 圆形风管管束-HDG | 112 | M8/10 | 单吊 | 112 | 0.7 | 501066 |
| 125mm 圆形风管管束-HDG | 125 | M8/10 | 单吊 | 125 | 0.7 | 501067 |
| 140mm 圆形风管管束-HDG | 140 | M8/10 | 单吊 | 140 | 0.72 | 501068 |
| 150mm 圆形风管管束-HDG | 160 | M8/10 | 单吊 | 150 | 0.72 | 501069 |
| 160mm 圆形风管管束-HDG | 160 | M8/10 | 单吊 | 160 | 0.72 | 501070 |
| 180mm 圆形风管管束-HDG | 180 | M8/10 | 单吊 | 180 | 0.72 | 501071 |
| 200mm 圆形风管管束-HDG | 200 | M8/10 | 单吊 | 200 | 0.72 | 501072 |
| 224mm 圆形风管管束-HDG | 224 | M8/10 | 单吊 | 224 | 0.72 | 501073 |
| 250mm 圆形风管管束-HDG | 250 | M8/10 | 单吊 | 250 | 0.72 | 501074 |
| 280mm 圆形风管管束-HDG | 280 | M8/10 | 单吊 | 280 | 0.72 | 501075 |
| 300mm 圆形风管管束-HDG | 300 | M8/10 | 单吊 | 300 | 0.72 | 501076 |
| 315mm 圆形风管管束-HDG | 315 | M8/10 | 单吊 | 315 | 0.72 | 501077 |
| 355mm 圆形风管管束-HDG | 355 | M8/10 | 单吊 | 355 | 0.72 | 501078 |

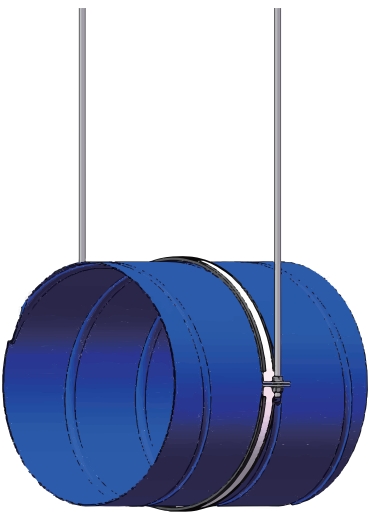

| 400mm 圆形风管管束-HDG | 400 | M10 | 双吊 | 400 | 0.72 | 501079 |
| 450mm 圆形风管管束-HDG | 450 | M10 | 双吊 | 450 | 1.15 | 501080 |
| 500mm 圆形风管管束-HDG | 500 | M10 | 双吊 | 500 | 1.15 | 501081 |
| 560mm 圆形风管管束-HDG | 560 | M10 | 双吊 | 560 | 1.15 | 501082 |
| 600mm 圆形风管管束-HDG | 600 | M10 | 双吊 | 600 | 1.15 | 501083 |
| 630mm 圆形风管管束-HDG | 630 | M10 | 双吊 | 630 | 1.15 | 501084 |
| 710mm 圆形风管管束-HDG | 710 | M10 | 双吊 | 710 | 3 | 501085 |
| 800mm 圆形风管管束-HDG | 800 | M10 | 双吊 | 800 | 3 | 501086 |
| 900mm 圆形风管管束-HDG | 900 | M10 | 双吊 | 900 | 3 | 501087 |
| 1000mm 圆形风管管束-HDG | 1000 | M10 | 双吊 | 1000 | 3 | 501088 |
| 1120mm 圆形风管管束-HDG | 1120 | M10 | 双吊 | 1120 | 3 | 501089 |
| 1250mm 圆形风管管束-HDG | 1250 | M10 | 双吊 | 1250 | 3 | 501090 |
