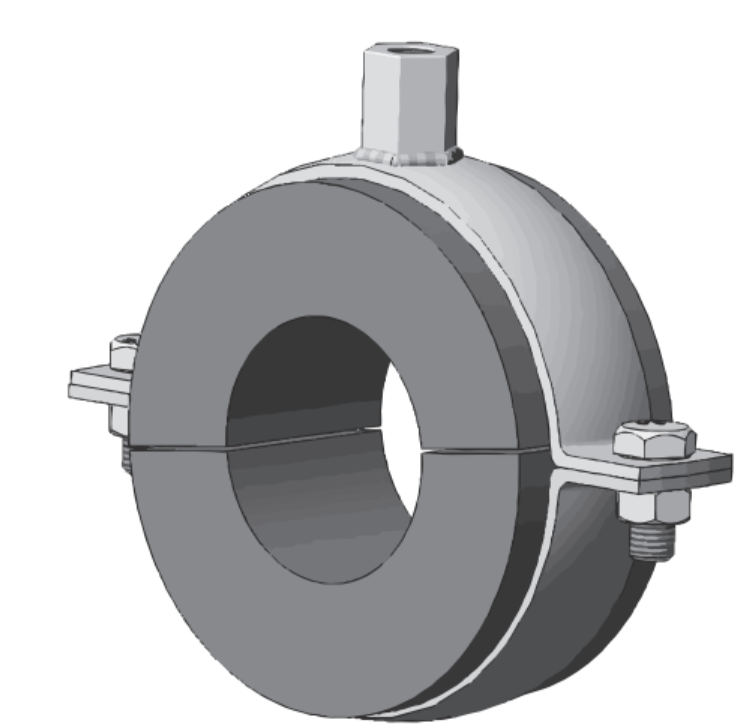

保溫直立管束
產品特性
- 有效防止冷凝作用對管道的損壞
- 絕緣材料無氯化碳、甲醛、鎘等有害物質
應用場景
- 適用於冷卻水,保溫管道和DN500以下標準管道應用
| 品名 | 抱箍範圍(mm) | 焊接螺母(mm) | 兩耳螺栓(mm) | 容重(kg/m3) | 尺寸(mm) | bxs(mm) | 設計荷載(kN) | 品號 |
| 22A保溫直立管束-HDG | 22 | M10X19 | M8X30 | 300 | 25*50 | 25*2 | 0.370 | 10016 |
| 25A保溫直立管束-HDG | 25 | M10X19 | M8X30 | 300 | 25*50 | 25*2 | 0.370 | 10017 |
| 32A保溫直立管束-HDG | 32 | M10X19 | M8X30 | 300 | 25*50 | 25*2 | 0.420 | 10018 |
| 40A保溫直立管束-HDG | 40 | M10X19 | M8X30 | 300 | 25*50 | 25*2 | 0.520 | 10019 |
| 48A保溫直立管束-HDG | 48 | M10X19 | M8X30 | 300 | 25*50 | 25*2 | 0.470 | 10020 |
| 57A保溫直立管束-HDG | 57 | M10X19 | M8X30 | 300 | 25*50 | 25*2 | 0.490 | 10021 |
| 76A保溫直立管束-HDG | 76 | M10X25 | M10X40 | 300 | 30*50 | 32*2 | 0.530 | 10022 |
| 89A保溫直立管束-HDG | 89 | M10X25 | M10X40 | 300 | 30*50 | 32*2 | 0.620 | 10023 |
| 108A保溫直立管束-HDG | 108 | M12X30 | M12X40 | 300 | 30*50 | 32*2 | 0.650 | 10025 |
| 114A保溫直立管束-HDG | 114 | M12X30 | M12X40 | 300 | 40*50 | 32*2 | 0.690 | 10024 |
| 133A保溫直立管束-HDG | 133 | M12X30 | M12X40 | 300 | 40*50 | 32*2 | 0.780 | 10026 |
| 140A保溫直立管束-HDG | 140 | M12X30 | M12X40 | 300 | 40*50 | 32*2 | 1.530 | 100422 |
| 159A保溫直立管束-HDG | 159 | M12X30 | M12X40 | 300 | 40*50 | 32*2 | 1.600 | 10028 |
| 165A保溫直立管束-HDG | 165 | M12X30 | M12X40 | 300 | 40*50 | 32*2 | 1.670 | 10027 |
| 219A保溫直立管束-HDG | 219 | M16X30 | M16X40 | 300 | 40*50 | 40*3 | 1.730 | 10029 |
| 273A保溫直立管束-HDG | 273 | M16X30 | M16X40 | 300 | 40*50 | 40*3 | 2.850 | 10030 |
